光电一体化系统

  • 光伏导光一体化系统——地下室无电自然光照明系统

  • 　　　　　　　　　　　　
    　　　　　　　　　　　　

    系统原理

    　　导光管采光系统主要是采集日间的自然光进行室内照明，那么，如何解决晚上的自然光照明呢？为适应客户及市场需求，与导光管采光系统结合的产品顺应而生，如光电一体化系统、导光光伏一体化、智能感光控制系统等。
    日光照明系统|日光照明|日光照明装置|管道式日光照明
    光电一体化系统
    　　    将电力照明系统装在“尚拓SUNTUBE”导光管采光系统内部，实现白天利用自然光照明，夜间通过LED补光，从而达到全天24小时系统皆能正常运作的目的。结合以下三种形式进行选择性控制，客制化满足不同场合下客户的需求。


    ·光感应控制系统：通过光感应探头，感应光照强度控制LED灯，LED灯的亮度与环境亮度成反比关系，光感控制主要作用通过光感控制LED灯补充照明，使环境达到照明要求，可与导光LED一体化系统结合。适用于：办公场所、厂房、商场等。

    ·微波感应控制系统：通过微波感应探头，感应移动信号控制LED灯，可以设置感应距离和调光效果，感应距离最大为8m，当无移动信号时，LED灯保持在一个亮度，亮度可以设置10%-50%，可与导光光伏一体化结合。适用于：地下车库、火车站、地铁等。

    ·光感应与微波感应结合控制系统：光感应控制LED灯开关，微波感应控制LED灯亮度，可与导光LED一体化系统结合。适用于：展览馆、动物园、植物园等。

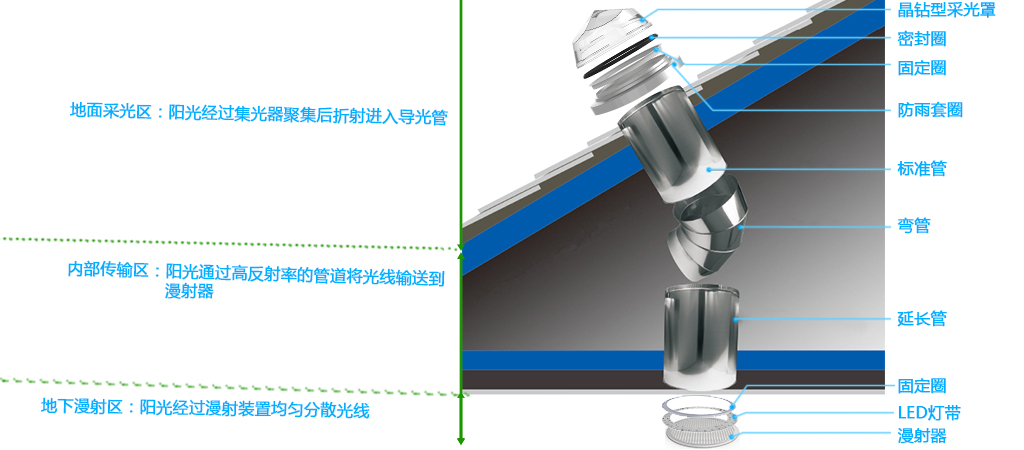

    系统结构
    集光器
      　　“尚拓SUNTUBE”晶钻集光器，典雅高贵，可与建筑景观完美结合，顶部五个晶面按15度角均匀分布，可防止积尘，达到自清洁的效果。

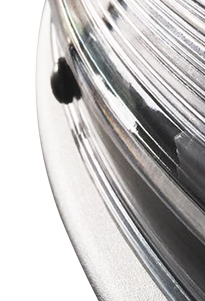

    　　集光器内面    精准的螺纹设计，顶部螺纹对正午直射光进行打散减光，使光线均匀；侧面间断条纹起到折光作用，可将早晨或傍晚漫射光折光收集。
    设计条纹的量值必须掌握平衡点

    　　·条纹虽然对直射光具有折光作用，但对漫射光也具有阻碍作用，比如，在漫射光占大部分的阴天，最理想的集光器是没有条纹；而在直射光占大部分的晴天，在早晨或傍晚太阳高度角较小时使用条纹折光可收集更多的光线。这个就是“尚拓SUNTUBE”晶钻集光器设计的出发点。

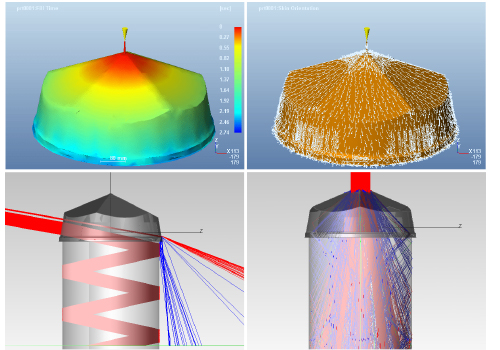

    　　·对于下部分间隔5段平均条纹，我们通过计算机软件模拟计算得出：①直射光条件下，间隔5段平均条纹比无条纹的集光器收集到的光通量大；②漫射光条件下，间隔5段平均条纹集光器比连续条纹集光器收集到的光通量大。
    　　·中午太阳高度角较高时，上面部分的条纹起到把光打散、减光的作用掌握平衡点。
    　　在夏天，晴天中午光线很强烈时，入射到室内的光线很充足、很炫眼，这时“尚拓SUNTUBE”晶钻集光器的顶部条纹起到把光线打散、减光的作用，使得入射到室内的光线更均匀、柔和。
    晶钻集光器技术性能参数
    　　　　　　　　
    导光管

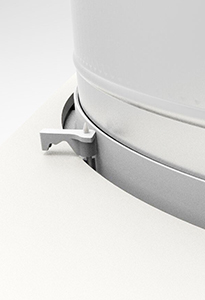

    　　“尚拓SUNTUBE”使用的导光管具有耐腐蚀性和高反射性，五层特特殊覆膜保证光线的高效传输和稳定性，配备的0º-90º弯管，可灵活转弯，不受建筑结构影响。
    　　　　　　　　

    导光管技术性能参数
    　　　　　　　
    漫射器
    　　漫射器具有极强的透射性和散射性，可以将进入系统的自然光重新分配，使之均匀分布在室内。

    漫射器技术性能参数
    　　　　　　　
    “尚拓SUNTUBE”漫射器类型
    晶格漫射器 棱镜漫射器 螺纹漫射器 灯罩漫射器
    独特的物理结构有利于入射光线的二次分配，光线漫射均匀， 无眩光，明亮不刺眼 外形弧线优美轮廓清晰，光线明亮且一致性强 阵列式菲涅尔透镜组，有较强的立体感，视觉美观明亮 外形成弧状，美观时尚，多用于有吊顶的高品质工作场所
    LED灯带

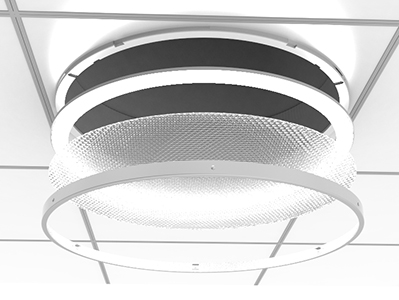

    　　将LED灯具装在漫射器的圆环内，自然采光和人工照明相结合，节省天花板使用空间，同时晚上灯具散发的光线还可以做室外景观灯使用。
    　　　　　　　　　　
    系统整体性能参数
    　　　　　　　​
    功能用途

    节约电力照明费用
    　　“尚拓SUNTUBE”导光管采光系统无需配带电器设备和传导路线，节约了采用导光管系统区域内白天的电力照明费用，采光时长根据不同光照区域而定，平均每天约可达十小时。一次性投资，回收期短，产品寿命长达25年，没有运营成本，无需维护，为您创造更多经济效益。

    满足新版绿建评分标准
    　　符合新版《绿色建筑评价标准》GB/T 50378-2019中关于室内环境质量室内光环境与视野的评分项要求，改善建筑室内天然采光效果，最高可得14分。
    改善室内光环境
    　　导光管采光系统直接采集室外的自然光，全光谱、无频闪、无眩光、无辐射、高显色性，避免了电力照明产生的频闪及色差会给人们尤其是青少年带来的视力伤害和视觉疲劳，提升了室内的光环境品质，有利于增强人体身心健康。

    享受绿色健康阳光
    　　添加抗UV成分的采光罩，在充分采集太阳光的同时有效过滤99.9%紫外线入侵，经漫射器柔和散射至室内，优化室内工作生活环境，提高工作效率，减少疲劳疾病，保障身心健康。
    系统优点
    节约安装空间
    　　将环形LED灯与“尚拓SUNTUBE”导光管采光系统相结合，安设在漫射器内，可避免另设灯具，节约安装空间。
    		 真正的安全绿色产品
    　　整套系统无需电力，极小的热损失，无电力隐患，各部件均符合环保回收要求，真正的零污染、零排放、零辐射，同时有效的减少电力发电带来的污染，符合国家低碳节能导向和高性能节能产品指标。
    安装维护便捷
    　　环形LED灯与现有标准产品相配套使用，便于安装维护，降低成本；漫射器采用独有的卡扣式旋转闭合方式，将LED灯带装于其中，安装拆卸简易方便。
    光线均匀美观大方
    　　使用高效LED灯环形设置，环形照射面积更广，亮度更均匀，光线通过由特有光学材料制作而成的漫射器，更加柔和不刺眼，整体美观大方，无需增设额外设备和线路。
