导光光伏一体化系统
  •

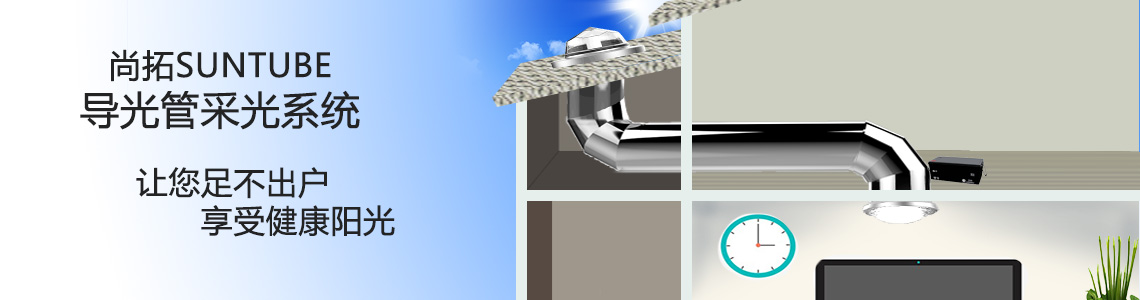

    系统原理



      白天室外集光器直接捕获自然光,通过导光管高效反射传输后,经由室内漫射器均匀散射至室内各个角落;
      通过室外集光器内嵌式太阳电池组件采集日光,经光生伏特效应转换,将光能转换成电能后存储在蓄电池内,供晚间LED照明使用;
      将导光管采光系统与光伏相结合,可解决导光管采光系统夜间无法使用的问题,光伏利用太阳能发电,也符合绿色节能标准。

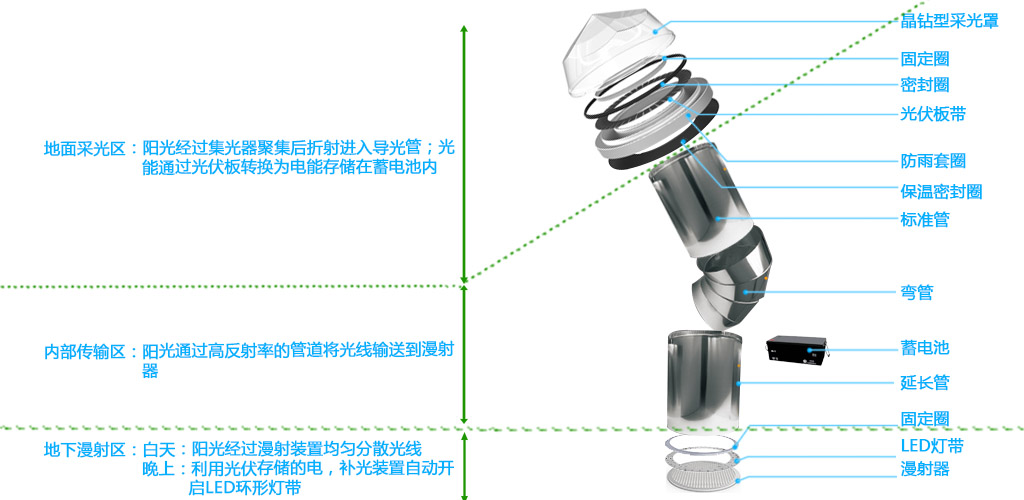

    系统结构
    集光器


      “尚拓SUNTUBE”晶钻集光器,典雅高贵,可与建筑景观完美结合,顶部五个晶面按15度角均匀分布,可防止积尘,达到自清洁的效果。

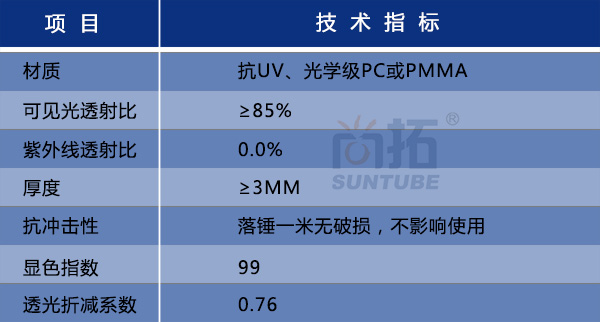

    晶钻集光器技术性能参数

    光伏板

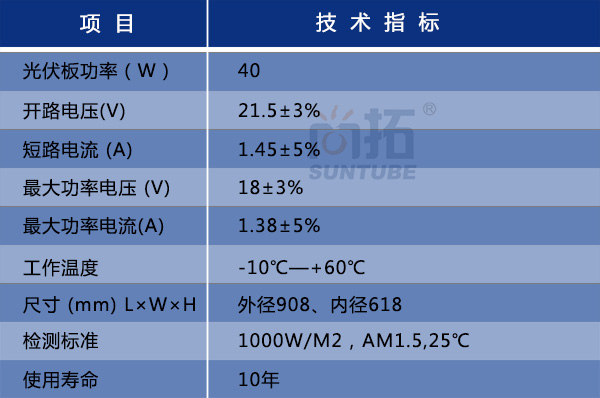

    太阳能电池板技术参数

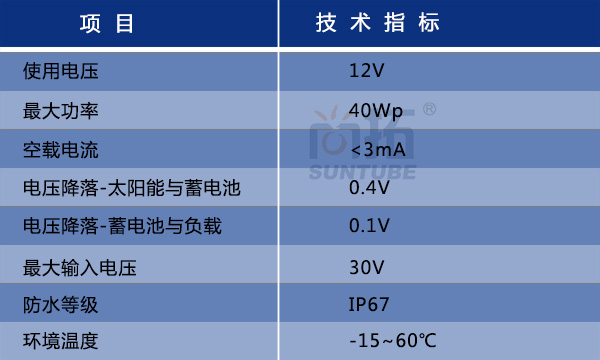

    控制器技术参数

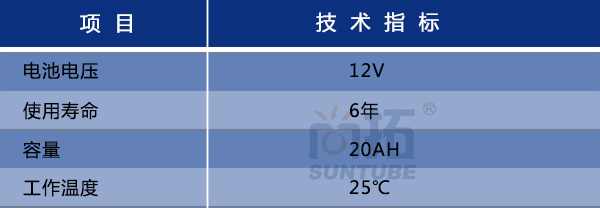

    蓄电池技术参数



    导光管

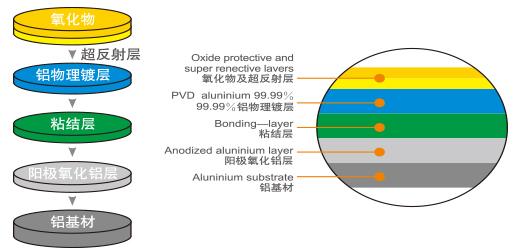

      “尚拓SUNTUBE”使用的导光管具有耐腐蚀性和高反射性,五层特特殊覆膜保证光线的高效传输和稳定性,配备的0º-90º弯管,可灵活转弯,不受建筑结构影响。

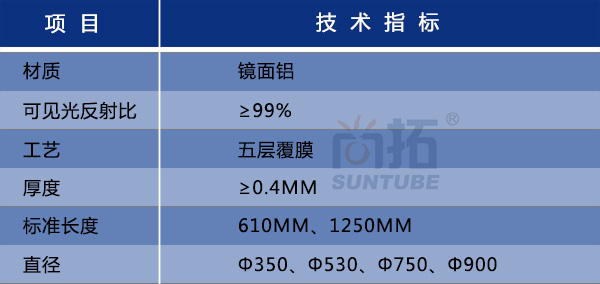

    导光管技术性能参数

    漫射器
      漫射器具有极强的透射性和散射性,可以将进入系统的自然光重新分配,使之均匀分布在室内。

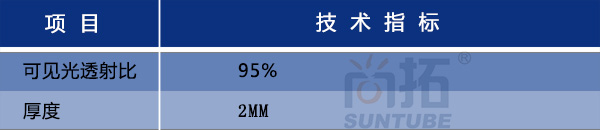

    漫射器技术性能参数

    “尚拓SUNTUBE”漫射器类型
    晶格漫射器 棱镜漫射器 螺纹漫射器 灯罩漫射器
    独特的物理结构有利于入射光线的二次分配,光线漫射均匀, 无眩光,明亮不刺眼 外形弧线优美轮廓清晰,光线明亮且一致性强 阵列式菲涅尔透镜组,有较强的立体感,视觉美观明亮 外形成弧状,美观时尚,多用于有吊顶的高品质工作场所

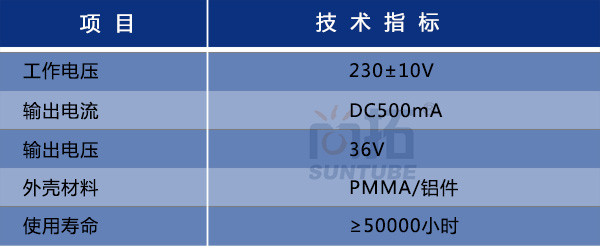

    LED灯带
      将LED灯具装在漫射器的圆环内,自然采光和人工照明相结合,节省天花板使用空间,同时晚上灯具散发的光线还可以做室外景观灯使用。

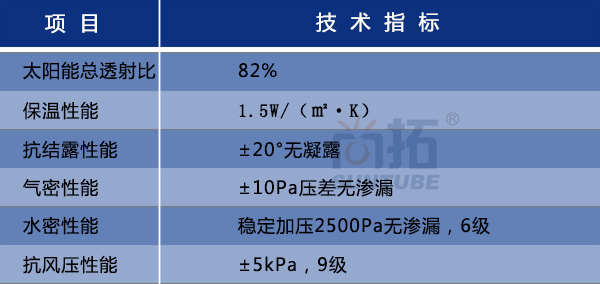

    系统整体性能参数

    功能用途

    节约电力照明费用
      “尚拓SUNTUBE”导光管采光系统无需配带电器设备和传导路线,节约了采用导光管系统区域内白天的电力照明费用,采光时长根据不同光照区域而定,平均每天约可达十小时。一次性投资,回收期短,产品寿命长达25年,没有运营成本,无需维护,为您创造更多经济效益。

    满足新版绿建评分标准
      符合新版《绿色建筑评价标准》GB/T 50378-2019中关于室内环境质量室内光环境与视野的评分项要求,改善建筑室内天然采光效果,最高可得14分。
    改善室内光环境
      导光管采光系统直接采集室外的自然光,全光谱、无频闪、无眩光、无辐射、高显色性,避免了电力照明产生的频闪及色差会给人们尤其是青少年带来的视力伤害和视觉疲劳,提升了室内的光环境品质,有利于增强人体身心健康。

    享受绿色健康阳光
      添加抗UV成分的采光罩,在充分采集太阳光的同时有效过滤99.9%紫外线入侵,经漫射器柔和散射至室内,优化室内工作生活环境,提高工作效率,减少疲劳疾病,保障身心健康。
    系统优点
    • 1、导光管采光系统与光伏发电有效结合,充分利用太阳光能源,清洁无污染;
    •
    • 2、采用优质磷酸铁锂锂离子电池,具有体积小、重量轻、耐高温、无记忆效应,绿色环保无毒无污染,安全可靠不易爆炸等特点;
    •
    • 3、光伏板采用的是优质单晶硅太阳能板,转换效率高,坚固耐用,使用寿命长;
    •
    • 4、产品采用市电互补智能控制器,多种负载工作模式,轻松满足客户实现自由切换的工作模式;
    •
    • 5、LED灯作为市电照明灯具,具有使用寿命长、节能环保、无频闪、高亮低热的性能。
